■USB3.1Gen1、2.0/1.1デバイスを最大延長100m

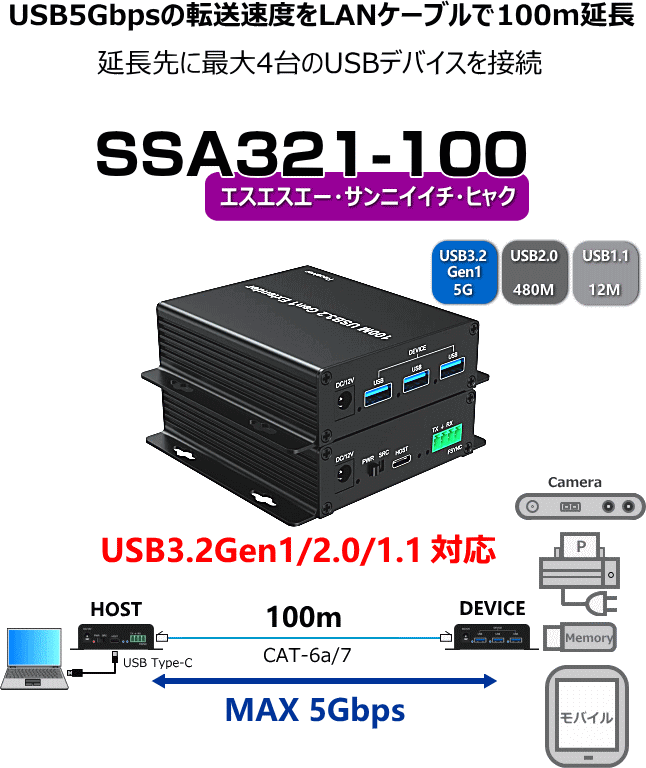

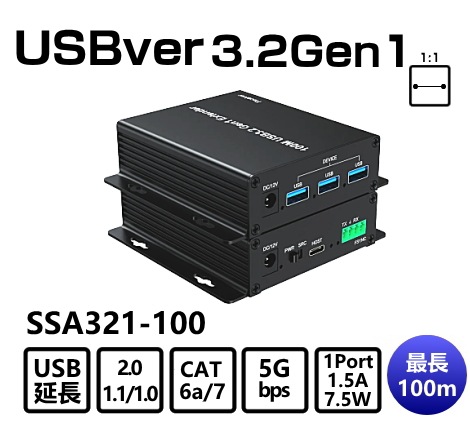

SSA321-100はUSB3.2Gen1デバイスを最大100mまで任意の長さに延長するUSBデバイスエクステンダーです。
Host(TX)とDevice(RX)のセットからなり、1本のCat-6a/7ケーブルで延長することができます。
USB2.0/1.1との下位互換性を持っていますので、幅広いUSBデバイスの延長が可能です。
延長先は4ポートのHUBで4台のUSBデバイスを接続できます。

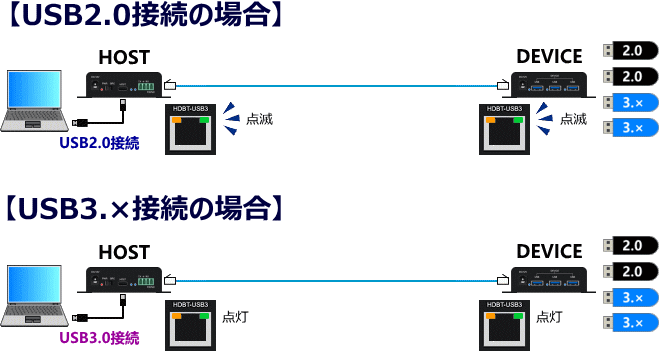

USB3.2Gen1接続では転送スピード最大5Gbps、USB2.0接続では480Mbpsと接続するUSBポートやUSBデバイスによって、転送スピードは変化します。
※必ずしもすべての機器との互換性を保証するものではありません。
採用前には必ず弊社が用意するテスト用デモ機で接続テストを行ってください。(無償貸出)

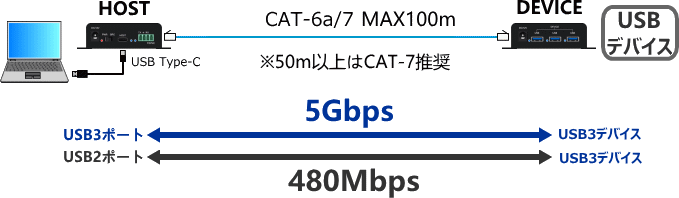

一般的なCat-6の転送速度は1Gbpsですので、USB3.2Gen1の5Gbpsのスペックを満たすことができません。
10Gbpsの転送に対応しているCat-6a以上のケーブルを使って延長します。

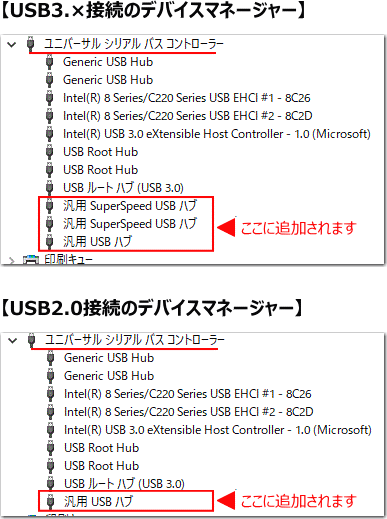

SSA321-100は正常に接続するとPCの「デバイスマネージャー」上で「汎用USBハブ」と認識されます。
■入力電源の切替
HOST側の入力電源を切替えて使用することができます。
USBからの給電か、ACアダプタからの給電かを選択できます。
前面パネルの「Selectスイッチ」を左にスライドし「PWR」に合わせるとACアダプタからの給電設定になり、右にスライドし「SRC」に合わせるとPCのUSBポートからの給電設定になります。
USB給電が不安定な場合は、ACアダプタからの電源供給に切替えてください。
(ACアダプタはHOST側DEVICE側の2個付属しています)
■デバイスへの供給電力
USB デバイスの最大電力出力は、DEVICE側で各ポート最大1.5A 7.5W です。
ただし、4ポートフル接続時は最大21W以下の電力供給となります。21Wを超えないよう注意してください。
※QC (急速充電) および PD (パワーデリバリ) はサポートしていませんのでご注意ください。
■シリアル端子搭載
SSA321-100はHOSTユニット、DEVICEユニットそれぞれにシリアル端子を搭載し、シリアル通信が行えます。

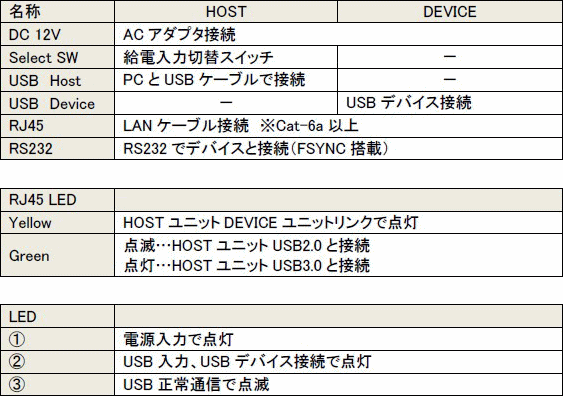

■名称と機能
■梱包内容

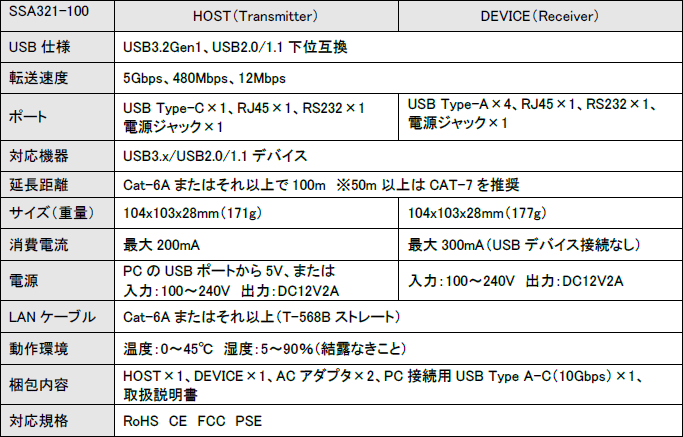

■製品仕様
