■HDMIver2.0で2最大20m延長

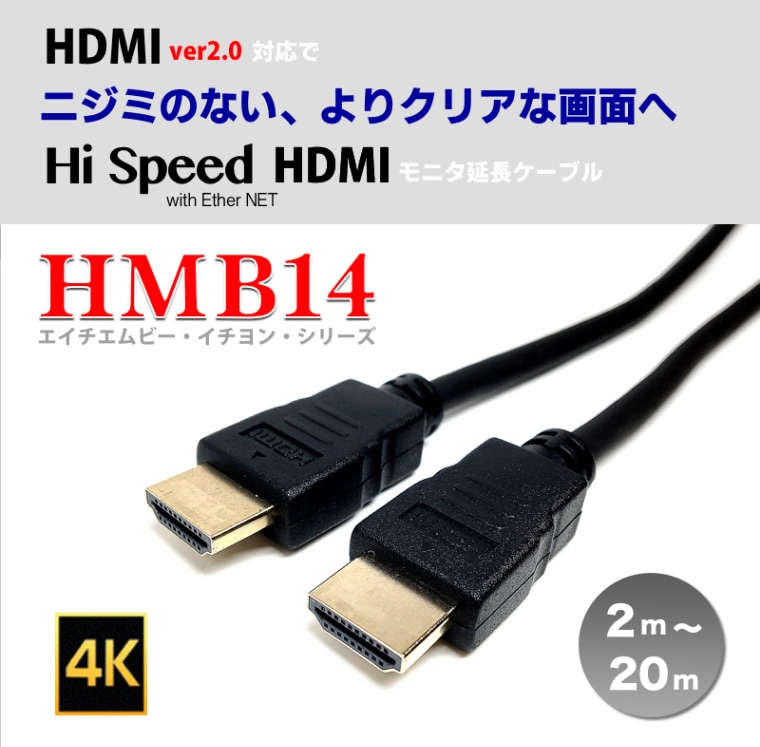

HMB14シリーズは、パソコンやDVDレコーダーなどから出力されるHDMI信号を劣化なく延長できるケーブルです。
HDMI2.0対応で、高画質による大容量映像をケーブルのみで20ｍまで延長します。
高速伝送ですので、画像劣化（ぼやけ、にじみなど）がない、クリアな映像（画像）をご覧になれます。
※フルHD以下の表示も可能です。
※最大4K60Hzは出力機器、表示機器それぞれの機器が対応している必要があります。
■ジョイントアダプタ付属（15m/20m）
HMB14シリーズの長距離ケーブルにはHDMIのジョイントアダプタ(FFH-19)が付属しています。
ジョイントアダプタが付属しているのは15ｍ、20ｍです。
据え置きモニタの背面図：モニタ接続ポートなどの場所についてたとえば、右のモニタ背面を見てください。
据え置き型のモニタです。
モニタとモニタケーブルを接続するポートの位置は、モニタによって変わりますが、ほぼ、この�，�ら��の位置になっています。
�，浪縞�向に余裕が必要です。
�△聾緤�に余裕が必要です。
��は側面に余裕が必要です。
いずれにしても、柔軟なケーブルで余裕を補う必要があります。
しかし、15ｍ以上の延長ケーブルは伝送抵抗（損失）をできるだけ低く抑えるため、内部信号線の断面積をぎりぎりまで大きくしています。（後述：AWG）
また、外部ノイズの影響を極力抑えるため3重にシールドを施しています。
そのためケーブルが曲がりにくく、さらに、30ｍではモニタ側コネクタにICチップを内蔵しているためコネクタそのものが大きくなります。
そこで、HMB14シリーズでは、15ｍ以上にジョイントアダプタ(FFH-19)を接続し、その先にモニタ付属or市販の短径ケーブルを使うことにより、下方、後方、側面の余裕を補います。
※ジョイントアダプタはリピーターではありませんので、アダプタの先、数十メートルの延長はできません。内部信号線の断面積（AWG）
AWGとはアメリカンワイヤーゲージといい、伝送品質に大きく影響するケーブル内部の導体の断面積、言い換えれば、線材の直径にあたります。
直径が太ければ、それだけ断面積も大きくなり、抵抗が低くなるため、伝送損失は小さくなります。
そのため長距離の延長が可能になります。
HMB14-XXのAWG
※AWGは数字が小さくなるほど、線材の断面積が太くなります。
※ケーブル直径の単位はmmです。
線材が太くなると長距離延長が可能になりますが、デメリットも発生します。
線材が太くなった分だけコストが上昇します。
またケーブルそのものが太くなり、曲げづらくなります。
その曲げづらくなった太いケーブルの接続をカバーするのが、ジョイントアダプタFFH-19（メスーメス）を使った接続です。
■分配して複数同時延長
HMB14シリーズとHDMI分配器を組み合わせて遠隔地にモニタを延長し、同じ映像（画像）を同時に表示させることができます。
弊社では以下のHDMI分配器をご用意しています。
● 1入力4出力、3つのモード搭載の「
HMI02-04A」
● 1入力4出力、全ポートEDID対応の「
HMI01-04」
● 1入力2出力、コンパクトサイズの「
HMS01-02」
■HMB14はパッシブタイプ
HMB14シリーズは、2ｍから最長20ｍの延長ケーブルをご用意しています。
HDMIケーブルは、5ｍを超えて距離を延ばしたりケーブル径を細くしたりした場合、信号強度が低下するため、イコライザICを内蔵して減衰した信号を補正するものがあります。
このICを内蔵して信号補正を行っているケーブルをアクティブタイプといい、これを行わないケーブルをパッシブタイプと呼んでいます。
HMB14シリーズは信号補正を必要としないパッシブタイプで、送信側、受信側など接続の方向性はありません。
■コネクタサイズ
HMB14シリーズのコネクタサイズです。
HMB14-02/03/05/10/15/20の両端のコネクタサイズは同じです。
■製品仕様
仕様は予告なく変更する場合がございます。
※ジョイントアダプタ(FFH-19)に接続する1mのHDMIケーブルは弊社でもご用意できます。お問い合せ下さい。
※機器との接続で、上下斜めなどの不自然な負荷がかかった場合、コネクタの金属部分が破損する恐れがありますので、ご注意ください。
