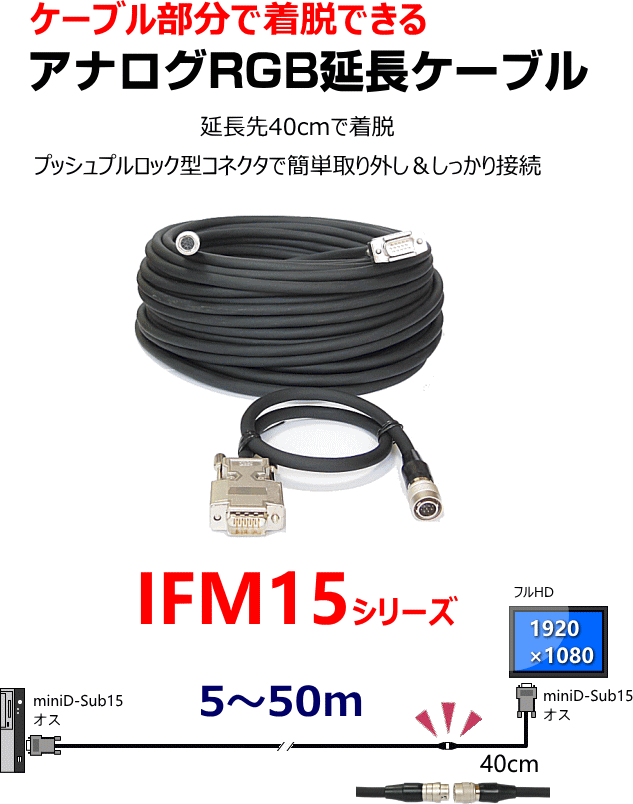

VGA着脱式モニタ延長ケーブル IFM15シリーズ
■VGAモニタ延長ケーブル着脱式
IFM15シリーズはケーブルの着脱が可能な延長ケーブルです。
800×600〜1920×1080の表示が可能。
最大50mまで延長できます。
※受注生産ですのでケーブルの長さを十分ご確認ください。
ご注文の合計金額が20,000円（税別）以上の場合は送料無料です。
VGAのワンタッチ着脱式、プッシュプルロック型延長ケーブルです。
DIN型丸コネクタ採用で、ワンタッチで着脱可能です。
※IFM15は受注生産品です。ご注文の際は長さ等十分ご確認ください。
■IFM15のケーブル構成

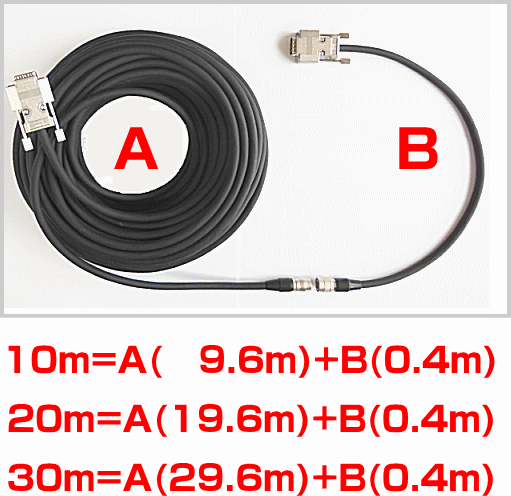

プッシュプルロック型延長ケーブルは、延長先40cmが着脱できるような仕組みになっています。
例えば30mの延長では、長尺部分が29.6m、短尺が0.4m（40cm）で合計30mとなります。
例えばこれが10m、20mとなった時は以下のようになります。
配管内や配線しづらい現場での敷設に威力を発揮します。

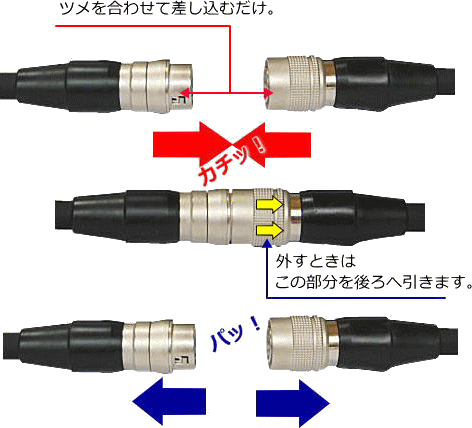

■着脱方法
プッシュプルロックのDIN型コネクタは、長尺ケーブルが「メス」、短尺ケーブルが「オス」になっています。
両方のコネクタの爪の部分を合わせて、左右から軽く差し込むと、「カチッ」としっかりはまります。
ケーブルを取り外す場合は、短尺ケーブル側のプッシュプルロックコネクタの取り外しリングをを後ろにずらすことで簡単に外れます。
※このリングを後ろにずらさななければ、振動やケーブル同士の引張りでは外れることはありません。

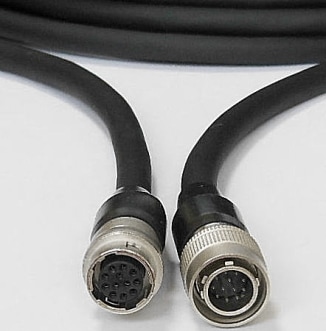

【DIN型12pin】
■柔軟なケーブルを採用
IFM15シリーズは、配管内配線や配線しづらい場所への敷設を容易にするために、プッシュプルロックコネクタを取り付け、ワンタッチで着脱を可能にした延長ケーブルですが、「配線しやすさ」をもう一歩考えて、ケーブルも柔軟なケーブルを採用しています。
■DDCは未対応
DDCとはDisplay Data Channelの略で、PCがモニタの機種情報(EDID)を取得し、そのモニタ情報に基づいて信号を出力するための通信規格です。
通常DDC信号はD-sub15ピンの内の12番ピン、15番ピンを使用します。
のび太くんでは2〜10mのIRV07/IVM07シリーズのような全線結線のケーブルで対応します。
しかし全線結線での長距離延長では、ケーブル内で信号が干渉しあって「ゆらぎ」や「ゴースト」を作ったり、ノイズの影響を受けやすくなったりなど、長くなればなるほど表示に影響を及ぼす要因になる可能性が出てきます。
そこでIFM15シリーズでは、結線を最小限に抑えた結線にしています。
（右図参照）
そのため、PC直結ですとモニタ情報取得ができません。
モニタ情報が必要になるモニタを延長する場合は、モニタ分配器をご利用ください。
【VGAモニタ分配器】
●1入力4出力の
IRA01-04
●2入力4出力の
IRA02-04
■モニタの画質調整
PC搭載のグラフィックボードやモニタにもよりますが、20ｍを超えるとフォルダの文字やブラウザの小さな文字に多少ぼやけやにじみ、ゴーストが生じる場合があります。（映像や動画はほとんど影響をうけません。）
その場合、アナログモニタに搭載されている各メニューで画質の調整を行うことができます。
※表示後の「Auto Adjust」も有効です。
■コネクタサイズ

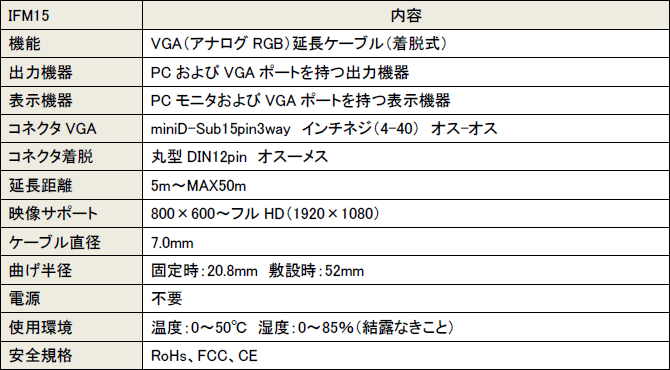

■製品仕様
※製品は予告なく変更される場合があります。予めご了承ください。
※グラフィックボードとモニタの組み合わせによっては、フルHDで表示した時、若干ゴーストが出る場合がありますが不良ではありません。
その場合、モニタ側の輝度やシャープネスで調整することでかなり解消できます。
※「IFM15シリーズ」は受注生産品です。ご注文後のキャンセルは承っておりません。ご注意下さい。
