SK-981シリーズは、光モジュールとLANポートの二つを搭載した1台二役の延長器です。
光モジュールは1LC（1芯）のシングルモードおよびマルチモード、LANポートはCat-5e/6を使用し、
光では最大20km、LANでは最大152m延長できます。設置環境に合わせて使い分けてください。
また、延長先のUSBポートにはマウス/キーボードのほか、タッチパネルモニタやプリンタ、
USBメモリなどのUSBデバイスの接続が可能になりました。
送信器１台に対して複数の受信器を接続して、遠隔地からPCの共有、操作が可能です。
HDMIとDVIの混在も可能です。
【送/受信器セット】
SK-981HU 標準価格 115,000円（税抜） 126,500円（税込）
SK-981DU 標準価格 115,000円（税抜） 126,500円（税込）
【送信器単体】
SK-981HUT 標準価格
66,000円（税抜）
72,600円（税込）
SK-981DUT 標準価格
66,000円（税抜）
72,600円（税込）
【受信器単体】
SK-981HUR 標準価格
65,000円（税抜）
71,500円（税込）
SK-981DUR 標準価格
65,000円（税抜）
71,500円（税込）
光モジュールとLANポートを標準搭載
- SK-981シリーズはモニタ、マウス、キーボードを延長する延長器です。
光モジュールとLANポートの二つを搭載し、どちらでも延長が可能です。
【光ケーブルで延長する場合】
搭載の光モジュールはシングルモードとマルチモードに対応しています。延長距離はシングルモードで最大20km、マルチモードで最大2km対応です。
使用する光コネクタは、1芯のLC-LCです。
（マルチモードケーブルで2芯を使用したい場合は、対応のSFPを用意しています。後述）。
対応解像度は、最大延長しても4K30Hzの表示が可能です。（DVIの場合はフルHD）
※対応光ケーブルの取り扱いを開始しました。お問合せ下さい。
【LANケーブルで延長する場合】
LANケーブルはCat-5e/6です。ストレートのT-568B結線をご利用ください（T-568A結線では使用できません）。
対応解像度は最大4K30Hzです。
※送/受信器セットにはHDMIケーブル、またはDVIケーブルと、USBケーブルが付属しています。
2つのスイッチとUSBオーナー
SK-981の受信器背面には2つのスイッチ（SW2/SW3）が付いています。
SW2はOSD（オンスクリーンディスプレイ）メニューの表示/選択やマイク（音声）の占有権を取得し、SW3はOSDメニューの実行やUSBデバイスの占有権を取得します。
1．USBオーナー
SK-981シリーズは1：1の延長と、1：多の分配延長が可能です。複数の遠隔地から同時に入力することを防ぐため、USBデバイスやマイク（音声）を使用する際、受信器に占有権を持たせています。
デフォルトでは受信器はUSBオーナーに設定していないため、1：1接続場合でもSW3の1秒押しで受信器をUSBオーナーに設定します。
受信器がUSBオーナーになると、モニタ上に「USB owner」と表示されます。
これでマウス/KBやその他のUSBデバイスが使用できるようになります。
2．EDID取得
EDIDの読み込みを行います。
SK-981シリーズのデフォルト設定は1920×1080のフルHDです。4Kモニタに表示したい時や、オリジナルのEDIDで出力されないと正常に表示しないモニタなどがありますので、延長先モニタのEDIDを取得します。
SW2を1回押すとモニタに「Update EDID」と表示され、SW3を押しでEDID取得を実行します。
文字が赤色に変化し2〜3秒モニタが消灯したあと再度表示したら、延長モニタのEDIDが送信器に保存されます。
保存されたEDIDは電源を切っても削除されません。
「OSD」メニューは「Update EDID」の他、「Baudrete（RS232Cのボーレート）」（オプション）、「MACアドレス」、「IPアドレス」を表示します。
※MACアドレス、IPアドレスの変更はできません。
PCを遠隔地で共有
SK-981シリーズはPCの共有ができます。
スイッチングHUB（ギガビットスイッチ）を使用して、複数の遠隔地からPCの操作が可能です。
また、HDMIからDVI、DVIからHDMIなどの共有（混在）が可能です。
モニタ表示はマルチキャストですべての受信器に同時に表示されます。
マウス/KB/USBデバイス、音声は重複できませんので、受信器背面のSWで使用する受信器を占有状態にして使用します。接続できる受信器の台数は最大12台です。
PCの切替え、共有をご希望の方は、こちら
IP605シリーズをご利用ください。
※HUBのスペックにご注意ください。
1台の送信器からの送信信号の最大帯域幅は、映像コンテンツまたは解像度によって異なり、
20M〜最大800Mbyteになる可能性があります。使用するHUBのスイッチング容量を確認して、接続台数に合ったHUBを選択してください。
※社内、構内LANなどとの混在はしないでください。あくまでも専用のラインまたはグループ（VLANなど）を構築してご利用ください。
光アダプタ（SFPモジュール）を交換してマルチモードで延長
SK-981シリーズには1芯の光ケーブル対応のSFPモジュールが搭載されています。
SFPモジュールは取り外しが可能で、このモジュールを2芯のLC対応品に交換することで、2LC光ケーブルでの延長が可能になります。
例えば、すでに配線してある光ケーブルが2芯のマルチモードであった場合、2LCマルチモード光ケーブルに対応しているSPFモジュールに交換することで、既設の光ケーブルでの延長が可能になります。
※SPFモジュールを外した状態では出荷できません。ご了承ください。
型名：
SP1G-500MM
標準価格：オープン
2LCのマルチモード光ケーブルで最大550mの延長が可能です。
※SFPモジュールを取り換える際は、既設の光ケーブルの特性に合ったモジュールを選択するよう十分ご注意ください。
特性が異なりますと、十分なスペックで機能しない可能性があります。
※SFPモジュールによって最大延長距離が異なりますので、延長距離はしっかりご確認ください。
マウス、キーボード以外のUSBデバイスを延長
SK-981シリーズはHDMIモニタ、USBマウス/キーボードを延長する機器ですが、延長先の受信器はマウス/キーボード以外の機器を接続するUSBポートを搭載しています。
延長先のUSBポートには、プリンタやメモリ、バーコードリーダーやハードディスク、USBで操作するタッチパネルモニタなど、マウス、キーボード以外のUSBデバイスが接続できます。
USBマウス/KBやその他のUSBデバイスが使用できる受信器は、USBオーナー設定した受信器のみです。
音声の延長
SK-981シリーズは音声の延長が可能です。HDMI経由で延長先に音声を出力できます。
DVIなどの変換を行った場合は、PCと送信器を音声ケーブルで接続し、延長先の受信器に接続したスピーカーから、PCの音声を出力することができます。
また、延長先の送信器に接続したマイクから、受信器に接続したスピーカーへ音声を送ることもできます。
マイク、スピーカー使用時は、受信器のSW2を3秒間長押ししてマイクオーナーにする必要があります。
※送信器に接続したスピーカーにPCの音声を出力することはできません。
また、受信器接続のスピーカーにマイクの音声を出力することはできません。
サイズ

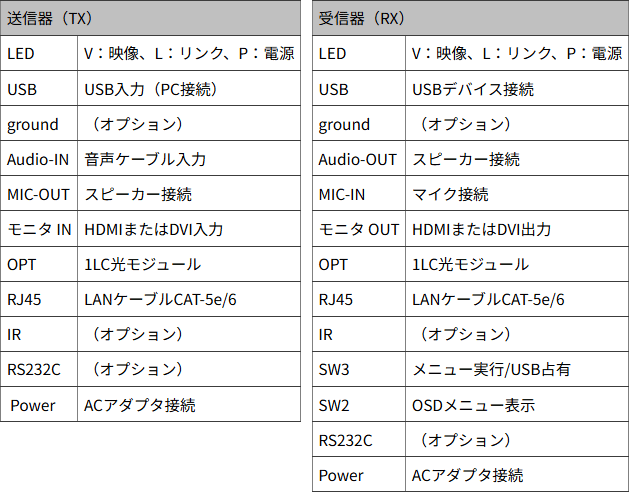

製品各部位の名称
| 送信器（TX） |
| LED |
V：映像、L：リンク、P：電源 |
| USB |
USB入力（PC接続） |
| ground |
（オプション） |
| Audio-IN |
音声ケーブル入力 |
| MIC-OUT |
スピーカー接続 |
| モニタ IN |
HDMIまたはDVI入力 |
| OPT |
1LC光モジュール |
| RJ45 |
LANケーブルCAT-5e/6 |
| IR |
（オプション） |
| RS232C |
（オプション） |
| Power |
ACアダプタ接続 |
|
| 受信器（RX） |
| LED |
V：映像、L：リンク、P：電源 |
| USB |
USBデバイス接続 |
| ground |
（オプション） |
| Audio-OUT |
スピーカー接続 |
| MIC-IN |
マイク接続 |
| モニタ IN |
HDMIまたはDVI入力 |
| OPT |
1LC光モジュール |
| RJ45 |
LANケーブルCAT-5e/6 |
| IR |
（オプション） |
| SW3 |
メニュー実行/USB占有 |
| SW2 |
OSDメニュー表示 |
| RS232C |
（オプション） |
| Power |
ACアダプタ接続 |
|
※IR/R232Cはオプションです。また、音声ケーブルは付属していません。
※グラウンドが必要な場合は市販のアース線を使用してください。

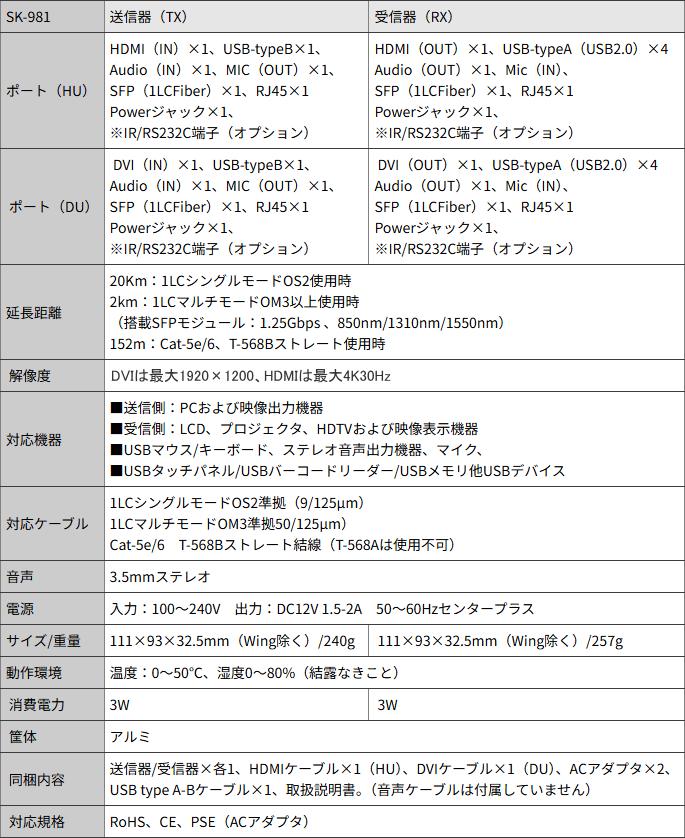

製品仕様
| SK-981HU |
送信器（TX） |
受信器（RX） |
| ポート（HU） |
HDMI（IN）×1、USB-typeB×1、
Audio（IN）×1、MIC（OUT）×1、
SFP（1LCFiber）×1、RJ45×1
Powerジャック×1、
※IR/RS232C端子（オプション） |
HDMI（OUT）×1、USB-typeA（USB2.0）×4
Audio（OUT）×1、Mic（IN）、
SFP（1LCFiber）×1、RJ45×1
Powerジャック×1、
※IR/RS232C端子（オプション） |
| ポート（DU） |
DVI（IN）×1、USB-typeB×1、
Audio（IN）×1、MIC（OUT）×1、
SFP（1LCFiber）×1、RJ45×1
Powerジャック×1、
※IR/RS232C端子（オプション） |
DVI（OUT）×1、USB-typeA（USB2.0）×4
Audio（OUT）×1、Mic（IN）、
SFP（1LCFiber）×1、RJ45×1
Powerジャック×1、
※IR/RS232C端子（オプション） |
| 延長距離 |
20Km：1LCシングルモードOS2使用時
2km：1LCマルチモードOM3以上使用時
（搭載SFPモジュール：1.25Gbps 、850nm/1310nm/1550nm）
152m：Cat-5e/6、T-568Bストレート使用時 |
| 解像度 |
最大4K30Hz |
| 対応機器 |
■送信側：PCおよび映像出力機器
■受信側：LCD、プロジェクタ、HDTVおよび映像表示機器
■USBマウス/キーボード、ステレオ音声出力機器、マイク、
■USBタッチパネル/USBバーコードリーダー/USBメモリ他USBデバイス |
| 対応ケーブル |
1LCシングルモードOS2準拠（9/125μm）
1LCマルチモードOM3準拠50/125μm）
Cat-5e/6 T-568Bストレート結線（T-568Aは使用不可） |
| 音声 |
3.5mmステレオ |
| 電源 |
入力：100〜240V 出力：DC12V 1.5-2A 50〜60Hzセンタープラス |
| サイズ/重量 |
111×93×32.5mm（Wing除く）/240g |
111×93×32.5mm（Wing除く）/257g |
| 動作環境 |
温度：0〜50℃、湿度0〜80%（結露なきこと） |
| 消費電力 |
3W |
3W |
| 筐体 |
アルミ |
| 同梱内容 |
送信器/受信器×各1、HDMIケーブル×1（HU）、DVIケーブル×1（DU）、ACアダプタ×2、
USB type A-Bケーブル×1、取扱説明書。（音声ケーブルは付属していません） |
| 対応規格 |
RoHS、CE、PSE（ACアダプタ） |
対応光ケーブルの取り扱いを開始しました。お問合せ下さい。
※PS/2⇔USBの変換コネクタまたは変換ケーブルを使用してキーボード/マウスを接続した場合は、動作保証できません。
※キーボードはテンキーのついたフルキーボードをご利用ください。コンパクトキーボードでは動作保証できません。
※光ケーブルの特性やSFPとの組み合わせ、HDMIケーブルや変換ケーブルの組み合わせなど、組み合わせによっては延長画面の隅や一部に、不定期にほんのわずかなノイズのようなフリッカが現れる場合がありますが、故障ではありません。
※延長画像はHDMIケーブルの特性に依存します。

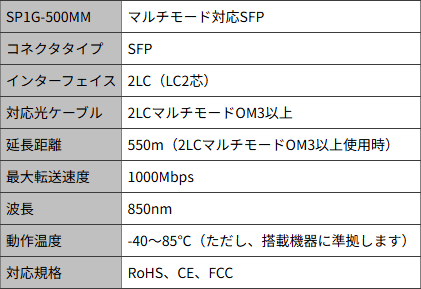

| SP1G-500MM |
マルチモード対応SFP |
| コネクタタイプ |
SFP |
| インターフェイス |
2LC（LC2芯） |
| 対応光ケーブル |
2LCマルチモードOM3以上 |
| 延長距離 |
550m（2LCマルチモードOM3以上使用時） |
| 最大転送速度 |
1000Mbps |
| 波長 |
850nm |
| 動作温度 |
-40〜85℃（ただし、搭載機器に準拠します） |
| 対応規格 |
RoHS、CE、FCC |
※仕様は予告なく変更する場合があります。予めご了承ください。
