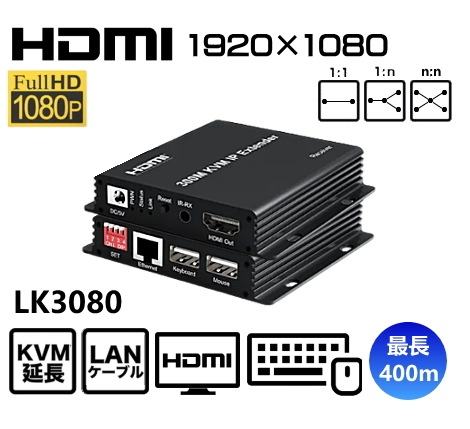

HDMI KVM延長器 LK3080 最大400m Cat-6

■HDMI KVMエクステンダー、LANケーブルで300m延長
LK3080はHDMIモニタとマウス/KBを、市販のLANケーブルで長距離延長するモニタ延長器です。

CAT-6で最大300m延長、ギガビットHUB経由で最大400m延長可能。

延長先のモニタ解像度はフルHD(1920×1080/60Hz)に対応しています。


価格 : 円(税込)
ご注文後10日〜2週間程度頂戴する場合があります。
数量


▼ 下記商品リストからご希望の商品をお選びください。
LK3080シリーズ

選択
LK3080-TR(送/受信器)
LK3080-T(送信器)
LK3080-R(受信器)

ご注文の合計金額が20,000円(税別)以上の場合は送料無料です。

かごに入れる すぐに購入
  • お気に入りリスト
  • 商品についての問い合わせ

LK3080は市販のLANケーブル(CAT-6)でHDMIモニタおよびキーボード(以下KB)/マウス音声を最大300m延長するエクステンダーです。
ギガビットHUBを経由することでさらに最大400mの延長を可能にしています。フルHD(1920×1080)対応。
1対1はもちろん1対多、多対多の接続が可能です。

送信器受信器のセット、増設用の送信器、受信器それぞれのご提供をしています。

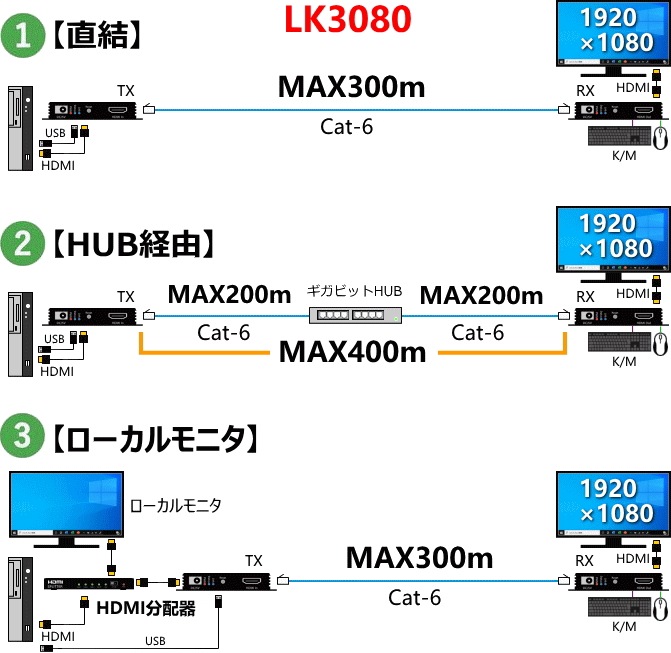

■LANケーブルでHDMIモニタ&KB/マウスを長距離延長

LK3080は市販のLANケーブルで、HDMIモニタおよびKB/マウスを送/受信器直結で最大300m、ギガビットHUB経由で最大400m延長します。
送信器-HUB、HUB-受信器間はそれぞれ最大200mです。
距離に延長幅があるので余裕を持って構成を組むことができます。

信号を圧縮していますので約0.05秒程度のタイムラグが発生しますが、延長先でそれを感じることはありません。
(マウスの動きが「重いな」と感じたら、マウスカーソルの速度を上げてみてください)




LK3080はローカルポートを搭載していないため、ローカルモニタが必要な場合は、HDMI分配器をご利用ください。

弊社では以下のHDMI分配器をご用意しています。
● 1入力4出力、3つのモード搭載のHMI02-04A
● 1入力4出力、全ポートEDID対応のHMI01-04


モニタのみ300m延長するならこちら↓




■複数の遠隔地に同時表示&一組の遠隔地から操作

PCの画像および音声を離れた複数のモニタに同時配信することができます。
また、受信器の1台にKB/マウスを接続し、遠隔操作が可能です。
受信器は最大8台接続できます。




送信器、受信器の背面には「DIP SW(ディップスイッチ)」が付いており、このように複数個所への同時転送(マルチキャスト)の場合は「SW1が上(UP=1)」、送信器、受信器が1:1でペアになる(ユニキャスト)場合は「SW1が下(DOWN=0)」からの設定になります。
ただし、1:1の直結の場合は、DIP SWの設定は不要です。

※既設の社内、構内LANやWANなどとの混在はしないでください。あくまでもLK3080専用のラインを構築してご利用ください。

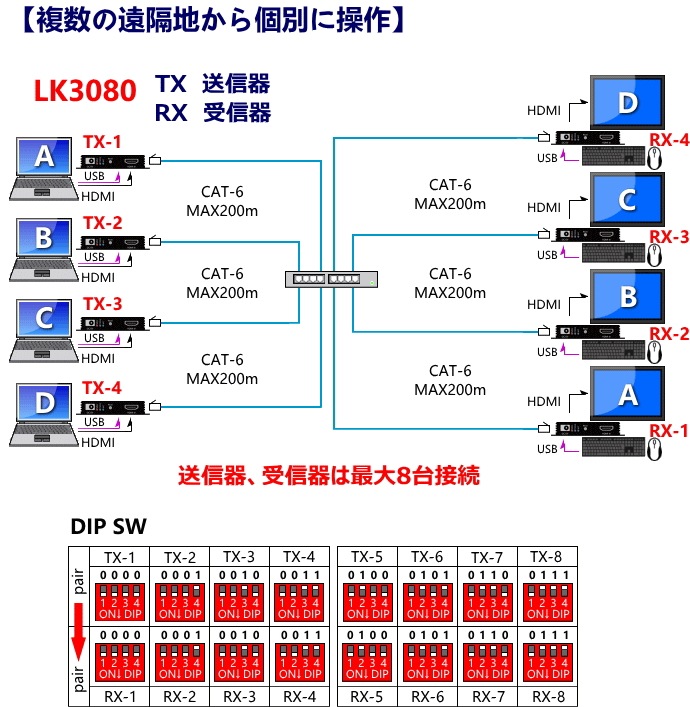

■複数の遠隔地から個別操作
複数のPCを複数の遠隔地で個別に同時操作できます。
送信器、受信器のペアの出力なので、DIP SWのナンバーは送/受信器とも同じものに設定します。
送信器、受信器の数は最大8台です。


【DIP SWについて】
この製品は延長先から出力PCを切替えて表示させるような運用を行う製品ではありません。
従いまして、設置当初や機器の差替え時にはナンバーの変更および設定のために、通電時でもDIP SWの「UP/DOWN」の設定を行うことは可能ですが、通電時(稼働時)に頻繁にSWの「UP/DOWN」を繰り返すことは、DIP SWの破損ならびに機器の破損につながりますので、おやめください。


■延長して変換
LK3080で延長した先で変換してHDMI以外(DVI、DP、VGA)のモニタに表示することができます。

ただし、VGA(デジタル→アナログ)変換には注意が必要です。
以下のイラストは弊社のHDMI-VGAコンバーター「HV-V10」を使ったVGA(デジタル→アナログ)変換のイメージです。


例えば、延長先モニタがVGAモニタで、1280×1024(5:4)だった場合、LK3080のデフォルトの解像度が1920×1080(16:9)ですので、PCの「ディスプレイ設定」で解像度を変更する必要があります。

【ディスプレイ設定の解像度変更の画面(Win10の例)】


解像度を1920×1080から1280×1024へ単純に変更しただけですと、以下のイラスト右上のように画面の左右が圧縮されて縦長の表示になります。

【ディスプレイの詳細設定画面とリフレッシュレート(Win10の例)】



このような場合、「ディスプレイの詳細設定」画面の「リフレッシュレート」を確認してください。

この「リフレッシュレート」が「60Hz」になっている場合は「」ボタンをクリックし「60.020Hz」に変更することで正常に表示されます。(一度変更すれば次回から変更は不要です)

VGAのみで構成された延長では「60Hz」で正常表示しますが、「デジタル→アナログ」変換で正常に表示されない時は、「リフレッシュレート」の変更を試してみてください。


■ステータス表示
延長モニタに表示されるステータス表示です。



「SISTEM BOOTING」:本体起動時に表示
「No Signal」:HDMI入力信号無し、PC電源OFF、HDMI入力ケーブル抜け/断線
「Disconnect」:LANケーブル抜け/断線

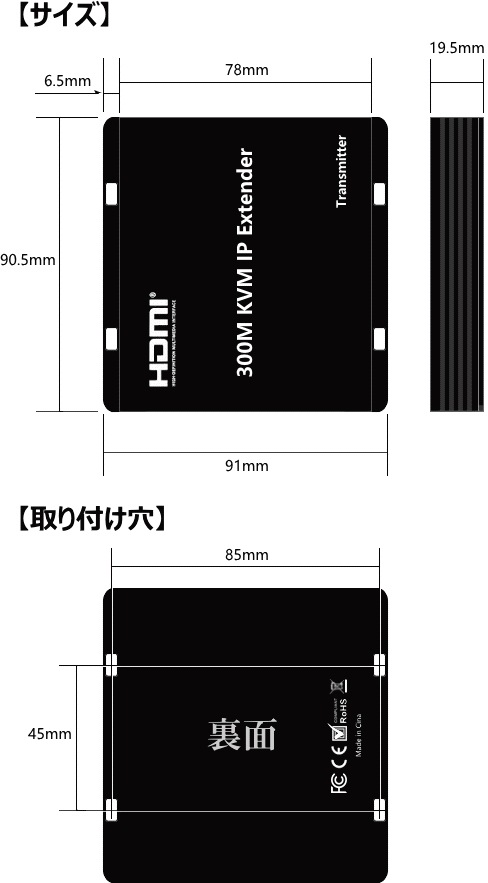

■本体サイズと取付穴
本体のサイズです。

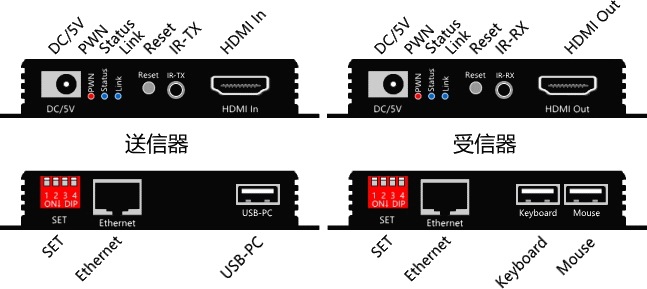

■名称とはたらき









■製品仕様


※製品は予告なく変更される場合があります。予めご了承ください。

※ハブをカスケードしての長距離延長はできません。
